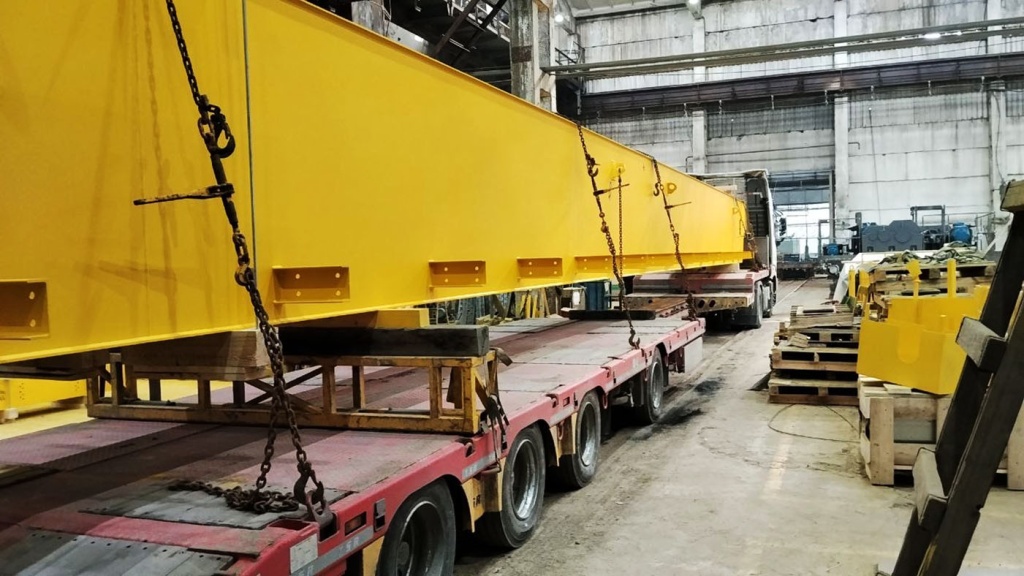

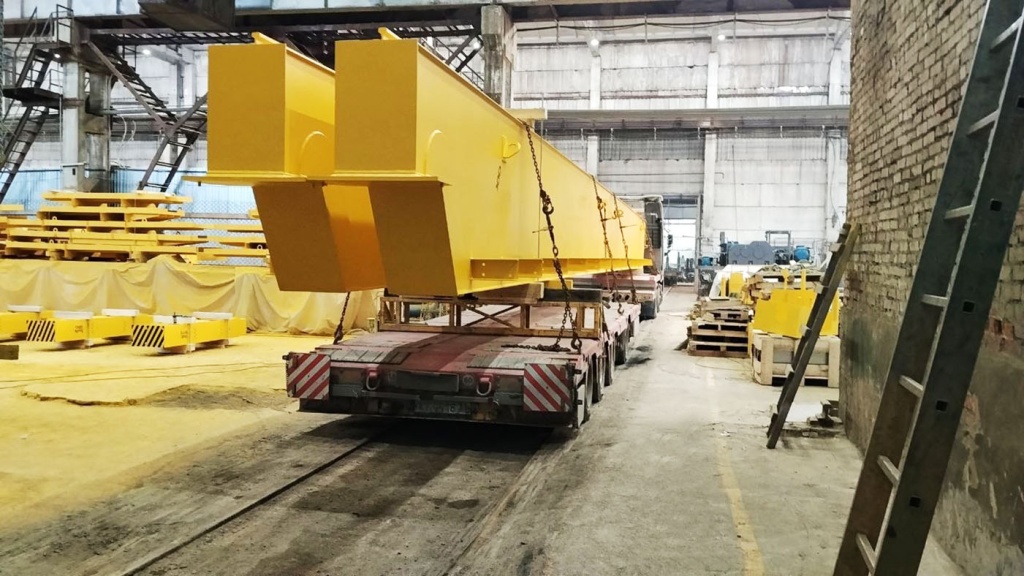

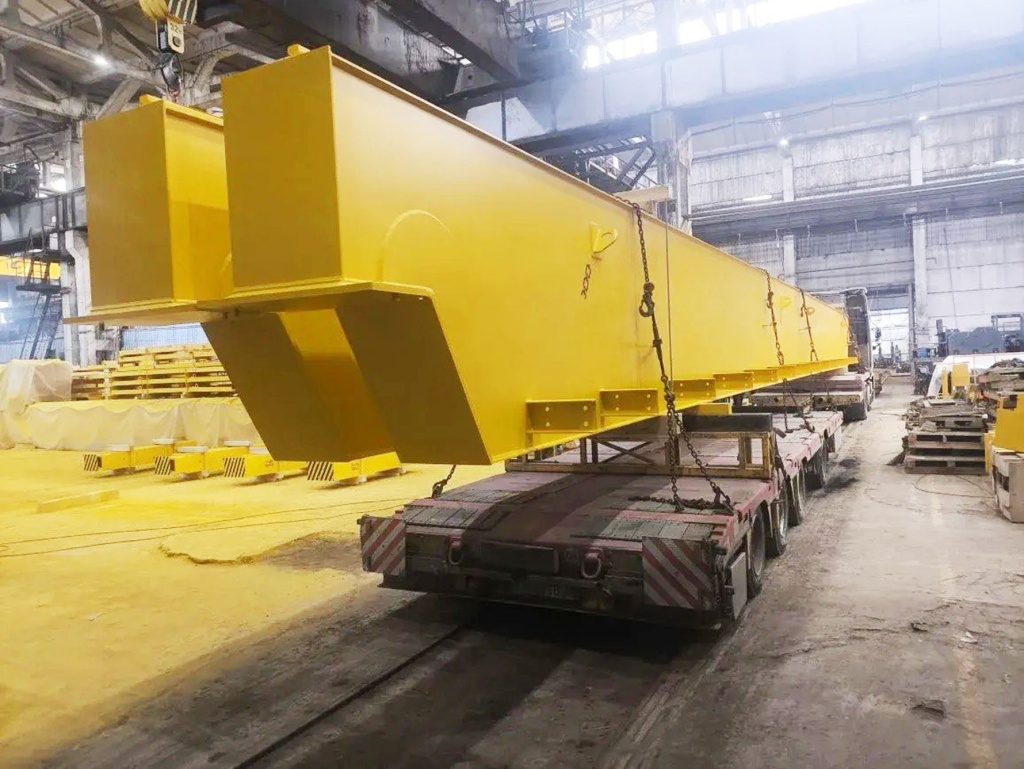

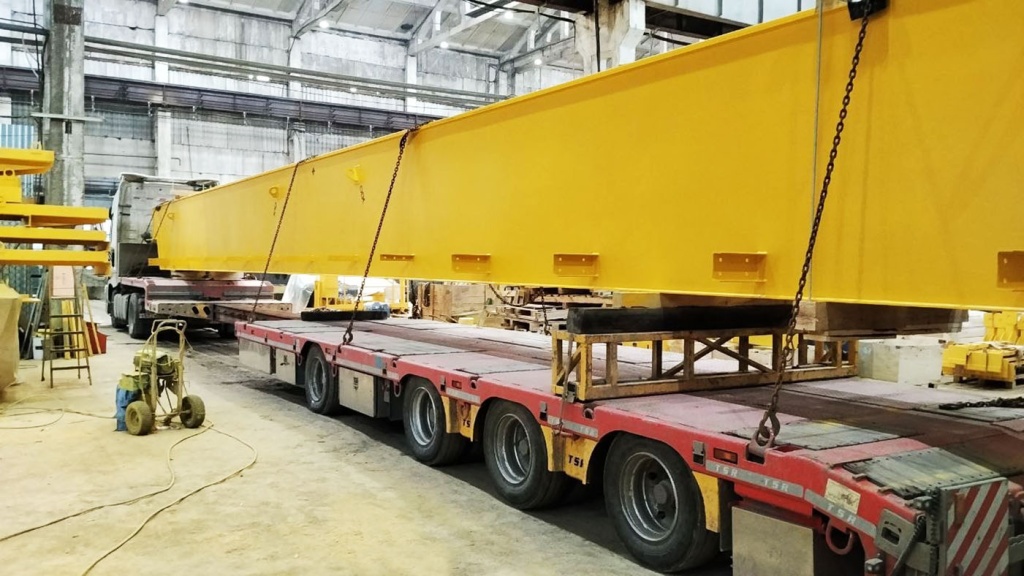

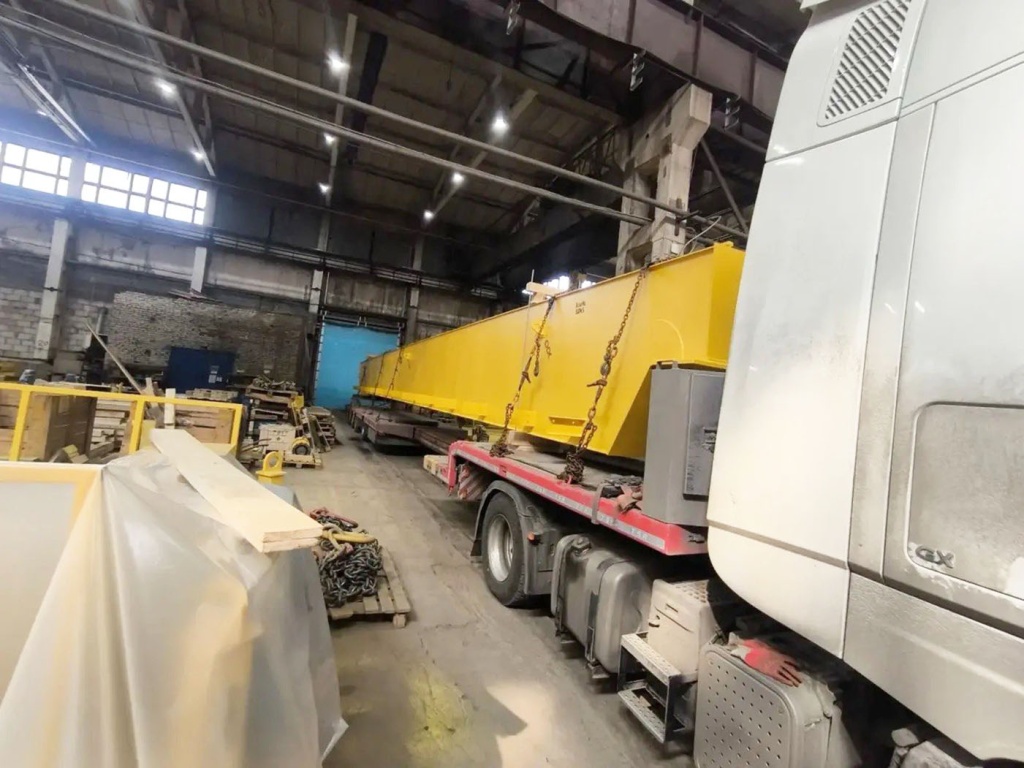

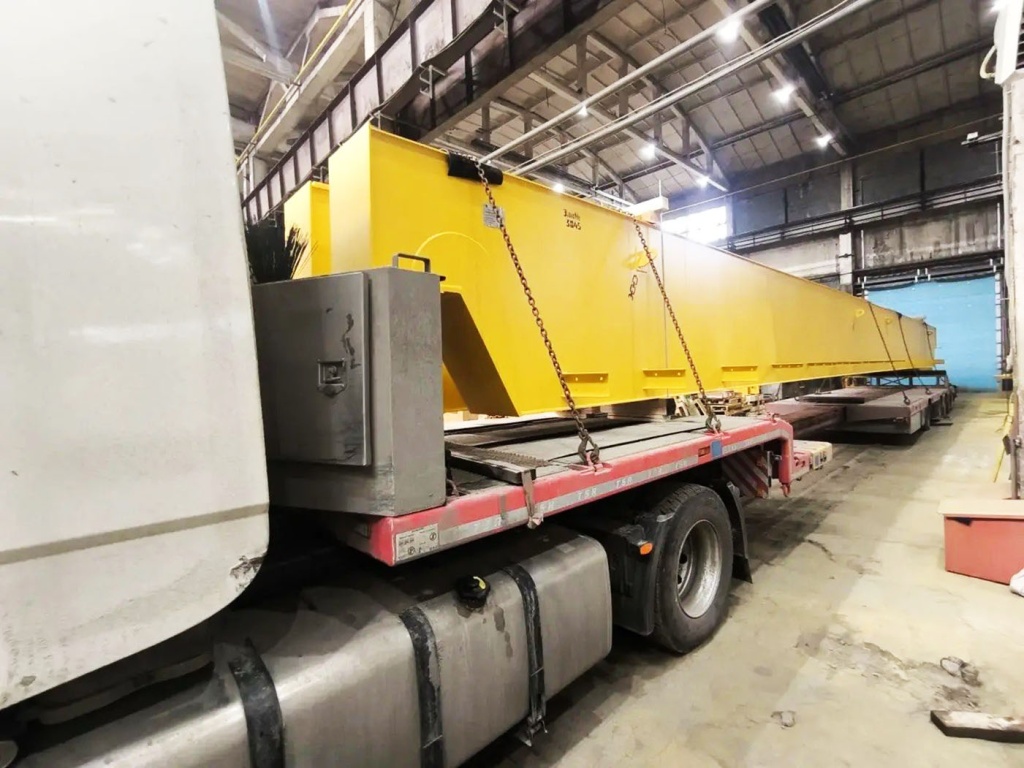

Отгрузка мостового металлургического крана

Отгрузка мостового крана с грузоподъёмностью 32/5 т, пролётом 22,5 м, высотой подъёма 20 м и режимом работы А5 — это двухбалочная конструкция с двумя подъёмными механизмами: главным (32 т) и вспомогательным (5 т). Режим А5 означает средний интенсивный режим работы: непрерывная работа в две-три смены, частые подъёмы номинальных грузов, до 200 включений механизмов в час, до 1 миллиона циклов за срок службы.

Развёрнутая схема конструкции

Кран состоит из следующих основных элементов:

1. Двухбалочный мост — основная несущая конструкция, которая перемещается по крановым путям. Пролёт моста — 22,5 м.
2. Концевые балки — соединяют пролётные балки и обеспечивают движение крана по рельсам.
3. Главный подъёмный механизм лебёдка или тельфер с грузоподъёмностью 32 т. Высота подъёма крюка — 20 м.
4. Вспомогательный подъёмный механизм — дополнительная лебёдка с грузоподъёмностью 5 т. Может быть установлен на той же тележке, что и главный механизм, или на отдельной.
5. Грузовая тележка — перемещается вдоль пролёта моста и несёт на себе подъёмные механизмы.
6. Система управления — может быть реализована с пульта, из кабины или с использованием радиоуправления.
7. Токоподвод — кабельный или троллейный.



Технические характеристики

• Грузоподъёмность главного подъёма 32 т
• Грузоподъёмность вспомогательного подъёма 5 т
• Пролёт (Lпр) 22,5 м
• Высота подъёма крюка 20 м
• Режим работы по ГОСТ 34017-2016 А5
• Скорость передвижения крана зависит от комплектации (например, 10–30 м/мин)
• Скорость передвижения тележки зависит от комплектации
• Скорость подъёма зависит от типа лебёдок
• Тип управления с пульта, из кабины, радиоуправление (опционально)
• Климатическое исполнение У1, У2, У3 (по ГОСТ 15150)
• Температурный режим от-20 °C до +40 °C (опционально — до -40 °C)
• Тип кранового рельса Р65, КР70, КР80

Особенности режима А5

• Интенсивность работы: кран рассчитан на непрерывную эксплуатацию в две-три смены.
• Нагрузка: частые подъёмы грузов, близких к номинальным значениям (32 т и 5 т).
• Цикличность: до 200 включений механизмов в час.
• Срок службы: рассчитан на до 1 миллиона рабочих циклов.

Такой режим характерен для прокатных цехов металлургических комбинатов, литейных производств с непрерывным циклом, крупных машиностроительных заводов, перегрузочных складов.

Дополнительные опции

• частотные преобразователи для плавного хода и остановки;
• оптические датчики от столкновения;
• обогрев электрошкафа и двигателей для работы в холодных условиях;
• второй тормоз на механизме подъёма;
• система антираскачки груза;
• радиоуправление.

Сферы применения

Такой кран подходит для:

• металлургических цехов (перемещение заготовок, слябов);
• машиностроительных заводов (сборка крупногабаритных узлов);
• судостроительных верфей;
• складов металлопроката;
• литейных производств;
• энергомашиностроения (монтаж ;турбин, ;генераторов).
